Termowizja – badanie termowizyjne instalacji elektrycznych i rozdzielnic w Gorzowie
Termowizja pokazuje przegrzane zaciski, przeciążone przewody i nierówno obciążone fazy – zanim dojdzie do awarii albo pożaru. Badanie wykonuję w czasie normalnej pracy, bez przestoju, a wynik dostajesz w protokole z termogramami, oceną i zaleceniami.
0
wyłączeń zasilania
Usterki widoczne tylko pod obciążeniem
Poluzowany zacisk albo przeciążony przewód grzeje się dopiero wtedy, gdy płynie prąd. Pomiar izolacji czy impedancji pętli zwarcia tego nie pokaże – termowizja tak. Przez blisko 16 lat jako inspektor Urzędu Dozoru Technicznego oglądałem skutki takich usterek po awariach – dlatego szukam ich, zanim narobią szkód.
Uprawnienia i certyfikaty →Po co termowizja instalacji elektrycznej?
Każde słabe połączenie w instalacji ma większą rezystancję, a płynący przez nie prąd zamienia się w ciepło. Zacisk nagrzewa się, utlenia, jego rezystancja rośnie – i tak aż do nadpalenia izolacji, zadziałania zabezpieczeń albo pożaru rozdzielnicy. Kamera termowizyjna widzi ten proces na wczesnym etapie, gdy naprawa to zwykle dokręcenie zacisku albo wymiana końcówki przewodu.
Co wykrywa termowizja?
- poluzowane i utlenione połączenia na zaciskach
- przeciążone przewody i zbyt małe przekroje
- nierównomierne obciążenie faz
- przegrzane bezpieczniki, styczniki i wyłączniki
- uszkodzone złączki i listwy zaciskowe
- przegrzane kondensatory kompensacji mocy biernej
- gorące złącza w instalacjach PV i przy falownikach
- przegrzane szyny i połączenia śrubowe w rozdzielnicach głównych
W Polsce nie ma przepisu, który nakazuje termowizję, ale ubezpieczyciele majątkowi coraz częściej zalecają ją w ocenie ryzyka pożarowego zakładów (zob. artykuł Warty o termowizji w ocenie ryzyka technicznego). Protokół z termogramami to dowód, że właściciel dba o instalację – ważny także wtedy, gdy po szkodzie rzeczoznawca sprawdza dokumentację.
Jak wyglądają usterki na termogramie?
Przykładowe termogramy rozdzielnic i szaf sterowniczych. Kliknij, aby powiększyć.
-

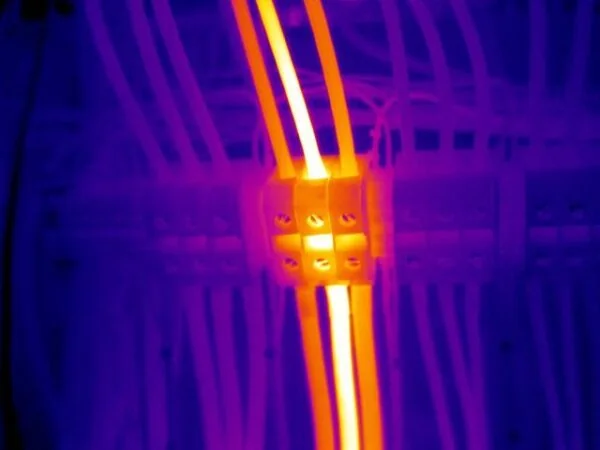

Kategoria A – pilnePrzeciążony przewód i złączkaPrzewód nagrzany na całej długości razem ze złączką – obwód przeciążony albo przekrój za mały do prądu odbiornika. -

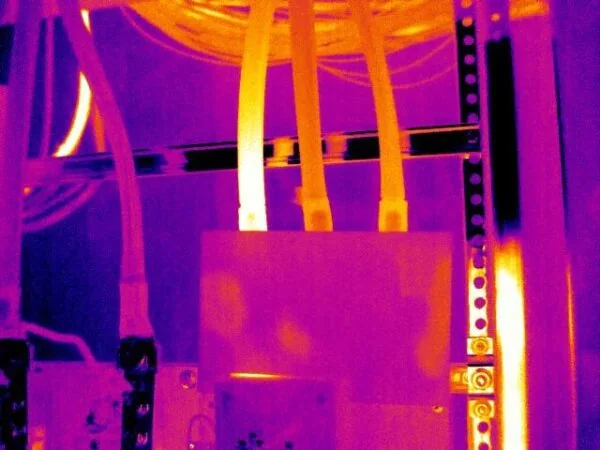

Kategoria B – do naprawyNierównomierne obciążenie fazJeden przewód zasilający wyraźnie cieplejszy od pozostałych – asymetria obciążenia, którą potwierdza pomiar prądów.
Jak oceniam wyniki – różnica temperatur ΔT
Sama temperatura niewiele mówi – zależy od obciążenia i temperatury otoczenia. Dlatego porównuję element z elementem podobnym, pracującym w tych samych warunkach (np. zacisk fazy L1 z L2 i L3 tego samego aparatu), i kwalifikuję anomalię według różnicy temperatur:
| Różnica ΔT względem elementu podobnego | Ocena i działanie |
|---|---|
| 1–3 K – możliwa nieprawidłowość | obserwować przy kolejnym badaniu |
| 4–15 K – prawdopodobna nieprawidłowość | naprawić przy najbliższym wyłączeniu |
| powyżej 15 K – poważna nieprawidłowość | naprawić niezwłocznie |
Kryteria wg NETA MTS. Przy każdej anomalii mierzę też prąd miernikiem cęgowym – żeby odróżnić złe połączenie od zwykłego przeciążenia albo asymetrii faz.
Gdzie wykonuję badania termowizyjne – termowizja w praktyce
Najwięcej daje badanie miejsc, przez które płynie duży prąd, i aparatów pracujących bez przerwy.
Szafy sterownicze maszyn
Listwy zaciskowe, styczniki, falowniki i zasilacze – przegrzanie w szafie to najczęstsza przyczyna nieplanowanych postojów.
Budynki i wspólnoty
Złącza kablowe, rozdzielnice piętrowe i tablice mieszkaniowe w budynkach wielorodzinnych, biurowcach, szkołach i sklepach.
Fotowoltaika i magazyny energii
Złącza, rozdzielnice DC/AC i falowniki – kontrola połączeń, które pracują w trudnych warunkach i pod dużym prądem.
Kompensacja mocy biernej
Kondensatory, styczniki i bezpieczniki baterii kompensacyjnej – elementy, które grzeją się przy zużyciu.
Urządzenia transportu bliskiego
Rozdzielnice i szafy zasilające suwnice i dźwignice – razem z pomiarami elektrycznymi UTB.
Jak przebiega badanie?
Termin ustalam na czas normalnej pracy obiektu – wtedy obciążenie jest największe, a wyniki najbardziej wiarygodne.
Ustalenie zakresu
Lista rozdzielnic i szaf, godziny pełnej pracy, dostęp do pomieszczeń. Na tej podstawie podaję wycenę i termin.
Badanie pod obciążeniem
Wykonuję termogramy wszystkich pól i aparatów, a przy każdej anomalii mierzę prąd i porównuję z elementami podobnymi.
Protokół z termogramami
Każda nieprawidłowość ma termogram, temperatury, ΔT, kategorię pilności i zalecenie. Na początku protokołu – streszczenie dla utrzymania ruchu lub zarządcy.
Naprawa i termogram kontrolny
Usterki mogę usunąć sam, a po naprawie wykonać termogram kontrolny, który potwierdza skuteczność.
Termogramy, a nie tylko zdjęcia

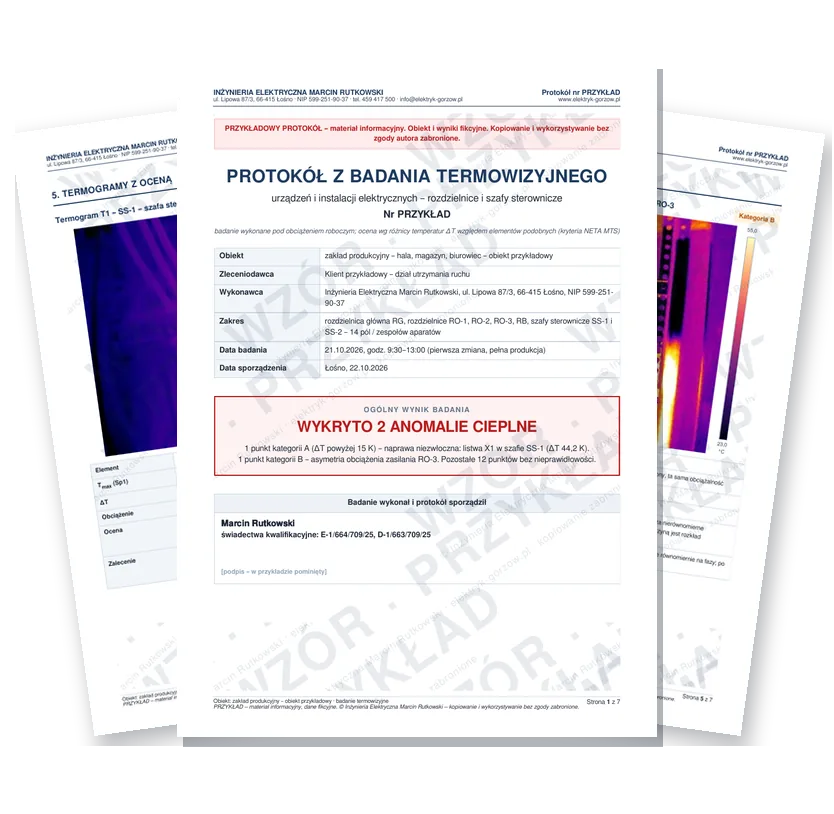

Zobacz przykładowy protokół z badania termowizyjnego
Protokół, który zrozumie kierownik utrzymania ruchu, zarządca i ubezpieczyciel. Każda anomalia jest opisana termogramem z punktami pomiarowymi, temperaturą, różnicą ΔT, obciążeniem w chwili badania i konkretnym zaleceniem.
- Streszczenie wyników na jednej stronie
- Warunki badania i obciążenie
- Parametry kamery i emisyjność
- Kryteria oceny ΔT
- Termogramy z punktami Sp1 i Sp2
- Pomiar prądów przy anomaliach
- Kategorie pilności A, B, C
- Zestawienie wszystkich punktów
- Zalecenia naprawcze
- Orzeczenie i termin kolejnego badania
Przykład dotyczy fikcyjnego zakładu i zawiera fikcyjne wyniki. Dokument jest chroniony prawem autorskim – kopiowanie i wykorzystywanie bez zgody autora jest zabronione.

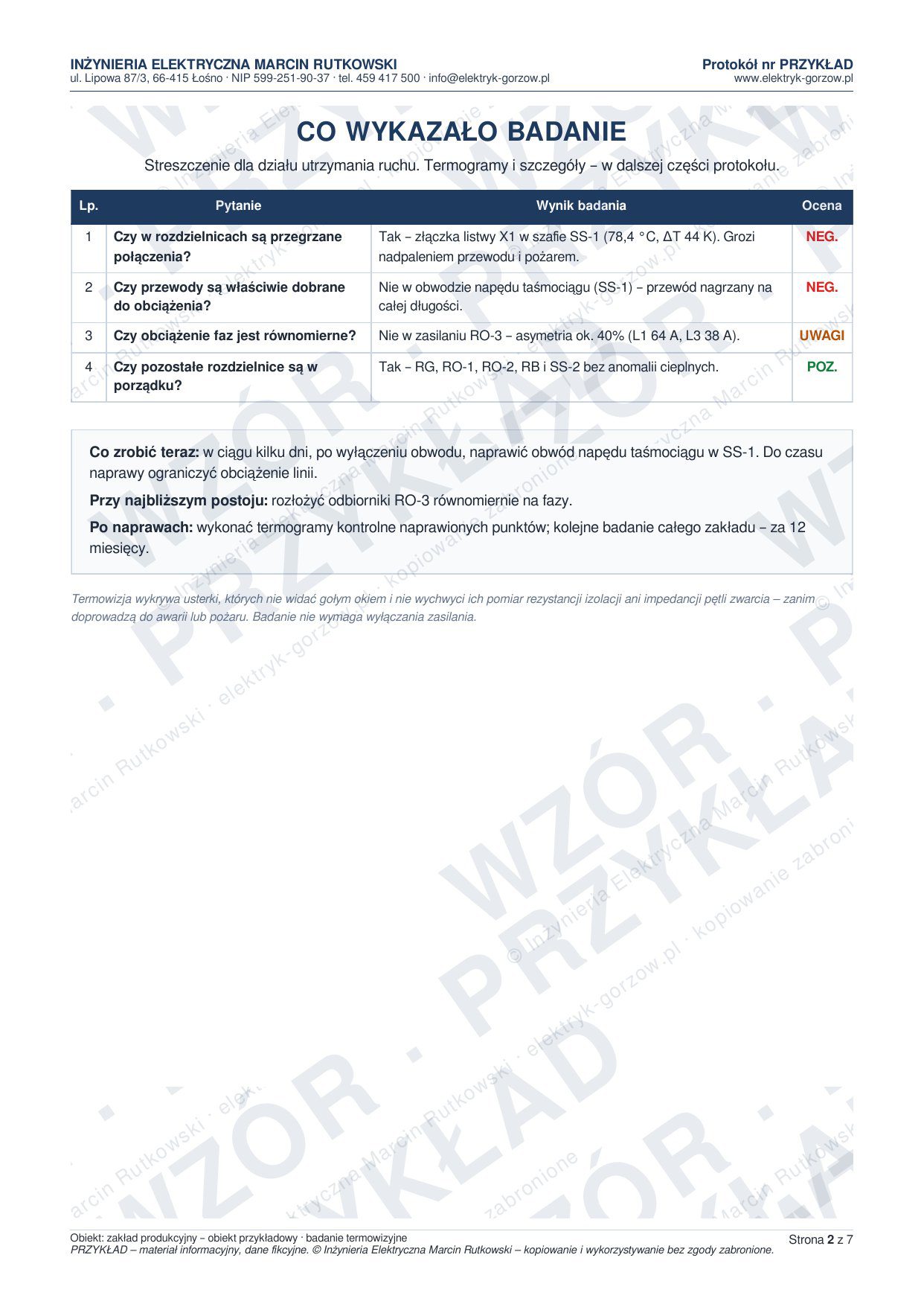

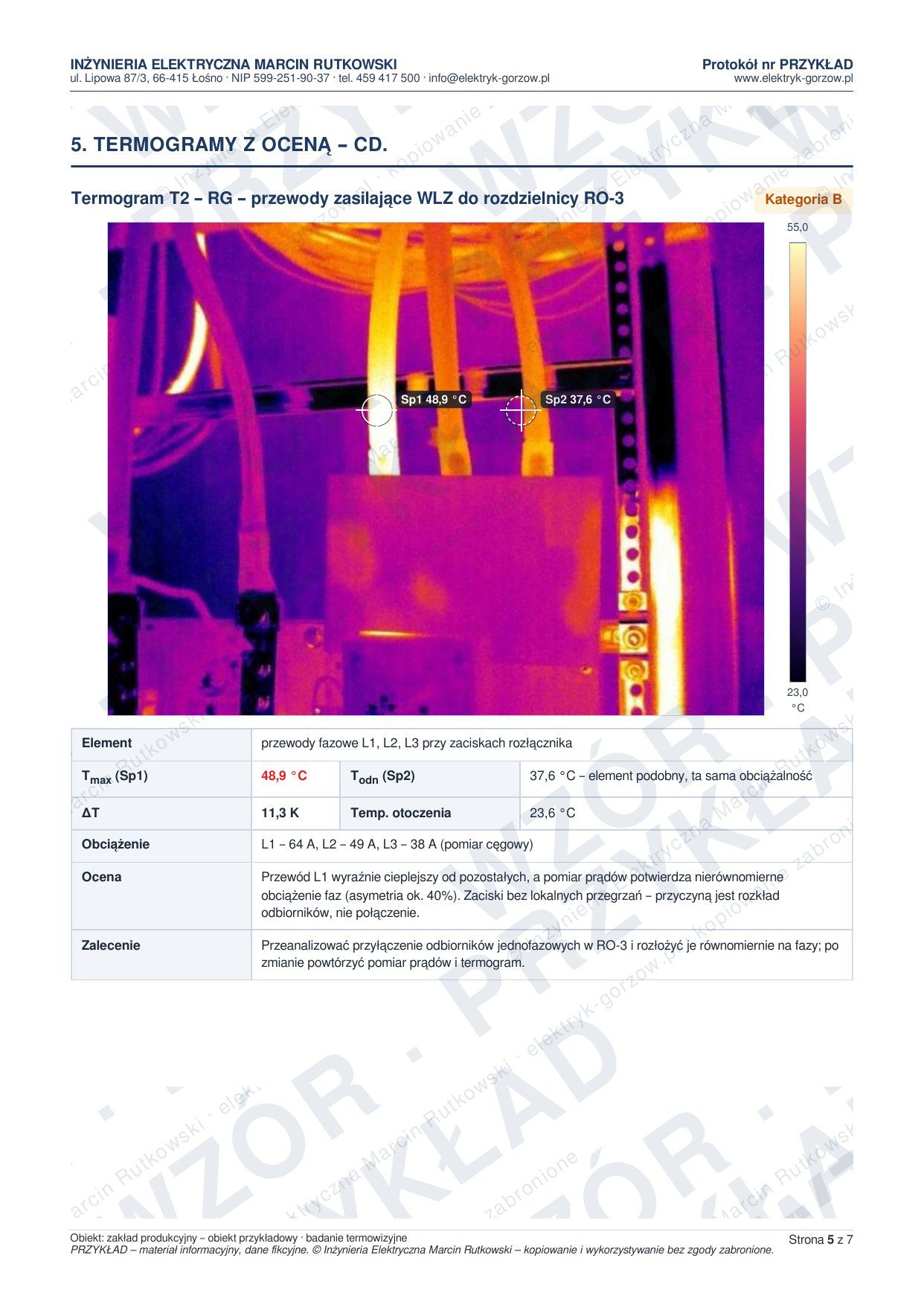

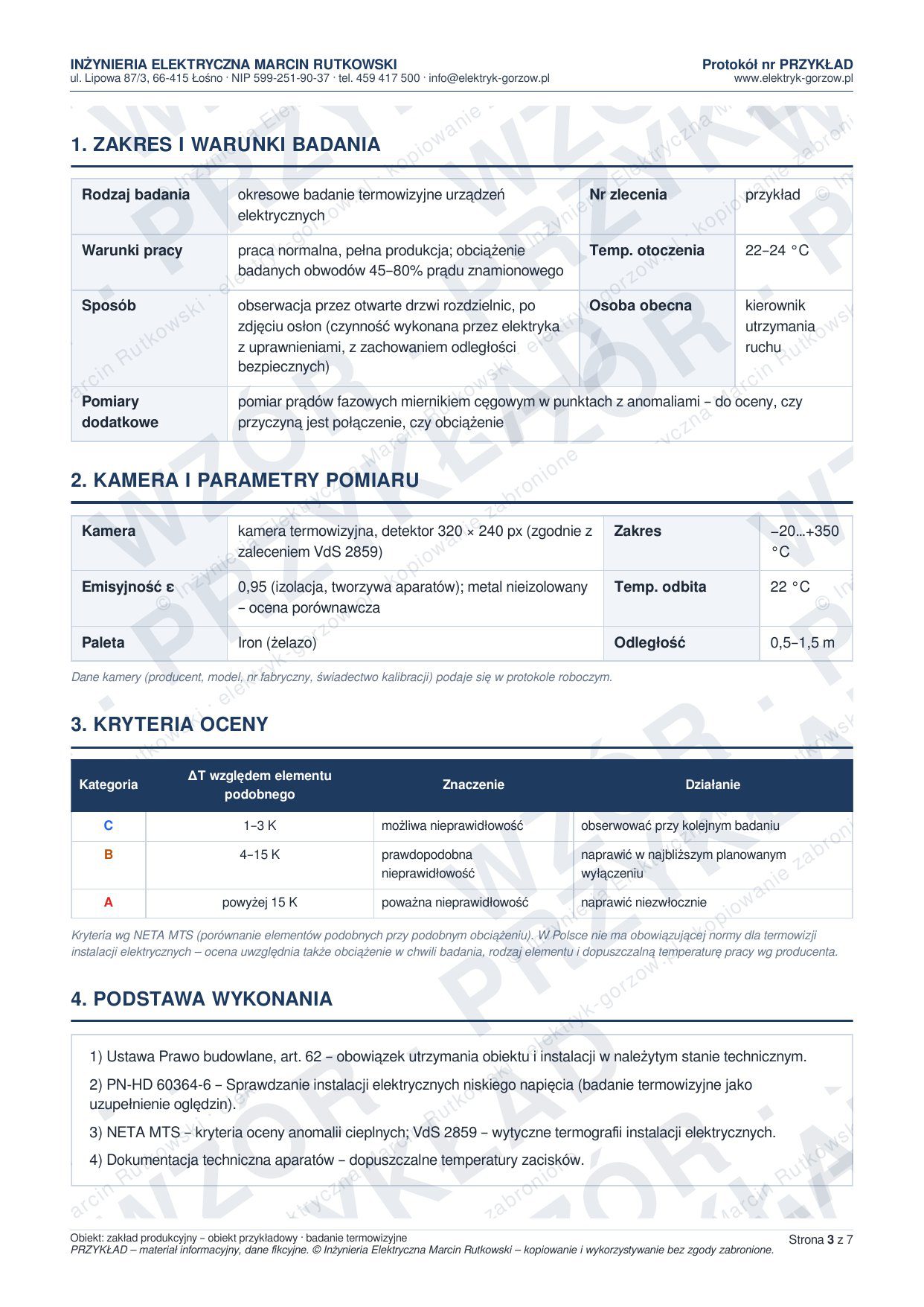

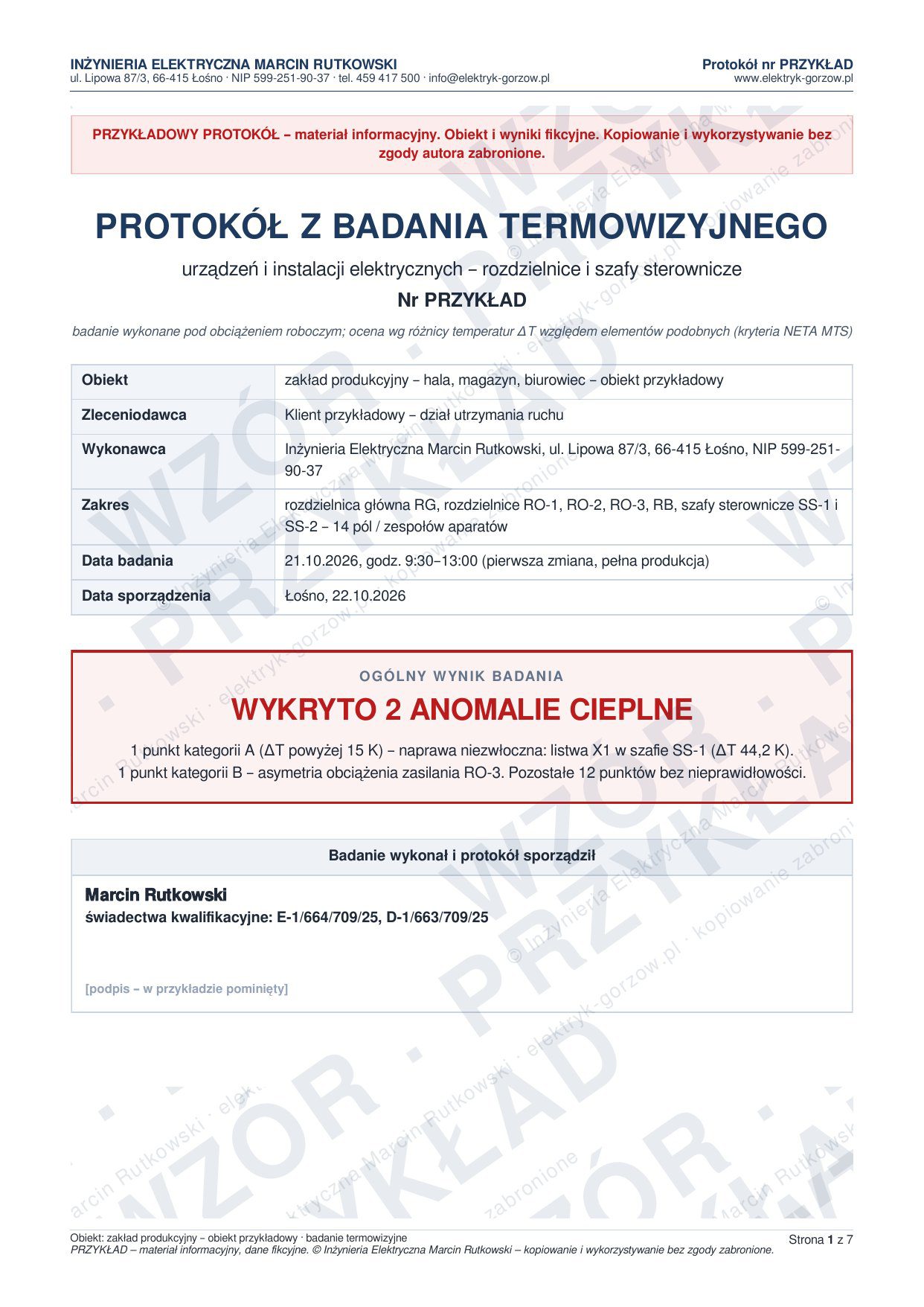

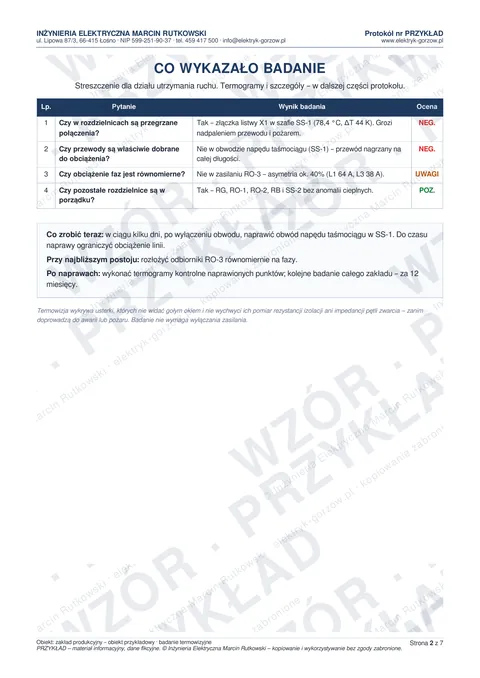

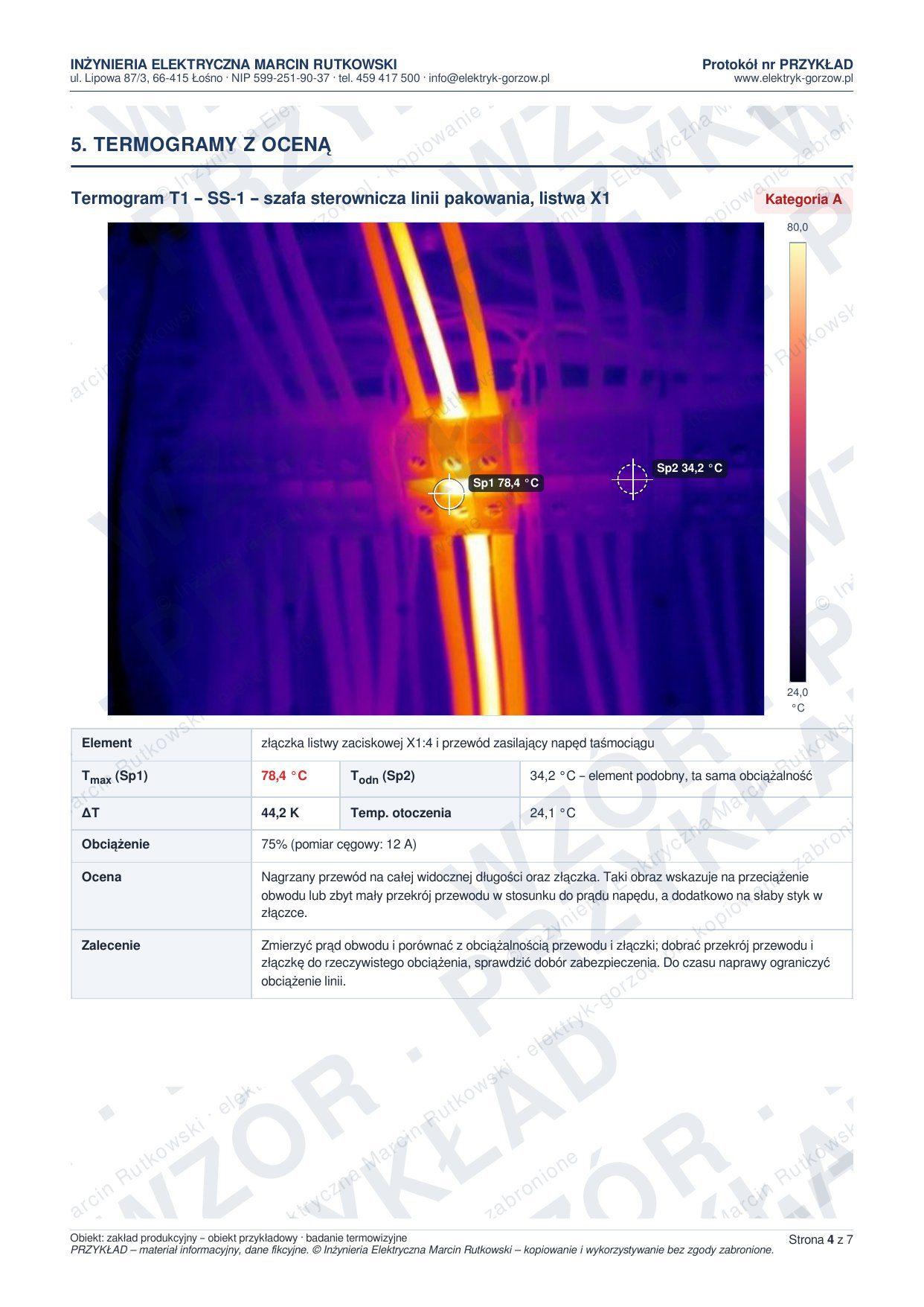

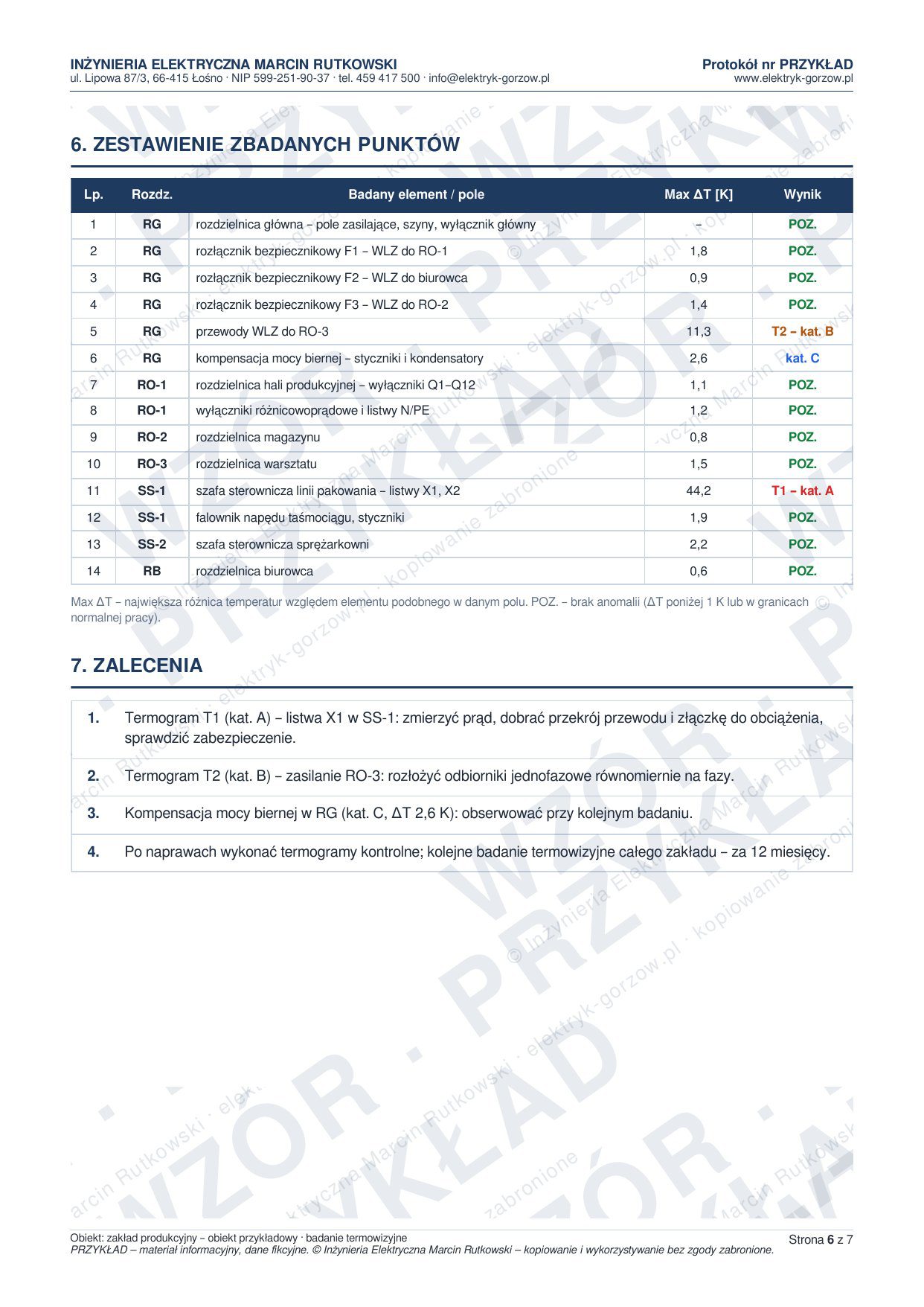

Wybrane strony protokołu
Kliknij stronę, aby ją powiększyć.
Ile kosztuje termowizja – badanie termowizyjne rozdzielnic?
Cena zależy przede wszystkim od liczby rozdzielnic i szaf oraz od czasu potrzebnego na badanie. Na wycenę wpływają:
- liczba rozdzielnic, pól i szaf sterowniczych
- wielkość obiektu i dostęp do pomieszczeń
- praca w nocy, w weekend lub na zmianie
- liczba anomalii do opisania w protokole
- połączenie z pomiarami elektrycznymi
- dojazd poza Gorzów Wielkopolski
Orientacyjne stawki znajdziesz w cenniku usług elektrycznych. Najkorzystniej wychodzi termowizja razem z pomiarami instalacji elektrycznej – jedna wizyta, komplet dokumentów o stanie instalacji.
Termowizja Gorzów i okolice
Badania termowizyjne wykonuję w zakładach produkcyjnych, magazynach, warsztatach, biurowcach, budynkach wspólnot mieszkaniowych, szkołach i obiektach handlowych. Działam w Gorzowie Wielkopolskim i okolicy do 60 km – m.in. w Kostrzynie nad Odrą, Skwierzynie, Międzyrzeczu, Witnicy, Strzelcach Krajeńskich, Barlinku i Myśliborzu.
Termowizja – najczęstsze pytania
Czy podczas badania termowizyjnego trzeba wyłączać prąd?
Nie. Badanie wykonuję w czasie normalnej pracy instalacji – właśnie pod obciążeniem widać przegrzane połączenia. Otwieram tylko drzwi rozdzielnic i w razie potrzeby zdejmuję osłony, z zachowaniem zasad bezpieczeństwa. Produkcja i praca biura nie są przerywane.
Dlaczego badanie trzeba robić pod obciążeniem?
Przegrzanie połączenia rośnie z kwadratem prądu. Przy małym obciążeniu poluzowany zacisk może mieć prawie normalną temperaturę i nie zostanie wykryty. W praktyce zaleca się badanie przy obciążeniu co najmniej około 40% prądu znamionowego obwodu – dlatego termin ustalam na czas pełnej pracy zakładu.
Czy termowizja zastępuje pomiary elektryczne?
Nie – uzupełnia je. Pomiary okresowe sprawdzają ochronę przeciwporażeniową i stan izolacji, a termowizja wykrywa przegrzane połączenia i przeciążenia, których pomiary nie pokażą. Najlepiej wykonać oba badania podczas jednej wizyty.
Jak często wykonywać badanie termowizyjne?
Przepisy nie podają sztywnego terminu. W zakładach pracy i obiektach o dużym obciążeniu dobrą praktyką jest badanie raz w roku, a także po rozbudowie rozdzielnic, zmianie obciążenia i po usunięciu usterek – jako termogram kontrolny.
Czy ubezpieczyciel wymaga badań termowizyjnych?
W Polsce nie ma przepisu, który nakazuje termowizję, ale ubezpieczyciele majątkowi coraz częściej zalecają ją w ocenie ryzyka pożarowego i podczas audytów zakładów. Protokół z termogramami dokumentuje, że właściciel dba o stan instalacji.
Co jeśli kamera wykryje usterkę?
W protokole każdą anomalię opisuję z termogramem, temperaturą, różnicą ΔT, kategorią pilności i zaleceniem. Usterki mogę usunąć – dokręcić i odnowić połączenia, wymienić aparaty lub przewody – a po naprawie wykonać termogram kontrolny pod obciążeniem.
